產品詳情參數 / PARAMETER

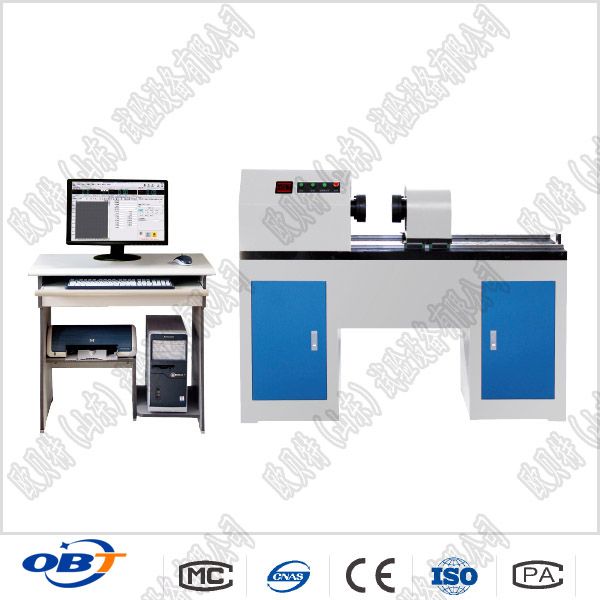

萬向節扭轉試驗機功能特點:
主 機:采用臥式結構,主體結構采用框架結構,以保證整機的剛性。主傳動軸、夾具采用優質鋼材,保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌,使其能輕快移動,將試件的軸向拉力減少到小。
驅動系統:由進口全數字交流伺服控制系統驅動。速度調節范圍寬,加載均勻、穩定。
傳動系統:采用精密減速器傳動,保證傳動的均勻、穩定及傳動精度。
萬向節扭轉試驗機技術參數:
試驗扭矩 5000Nm
扭矩測量范圍 1%-100%
扭矩小讀數值 0.1Nm
扭矩示值相對誤差 ±1%
扭轉角小讀數值 0.1°
扭轉角 99999°
扭矩角測量相對誤差 ±1%
扭轉速度 1-720°/min
試樣尺寸 0.1-500mm
夾頭間間距 500mm
試驗轉動方向 雙向
試驗機級別 1級
供電電源 220V,50Hz
萬向節扭轉試驗機軟件技術特點:
1、操作系統采用流行的WindowsXP,功能強大界面友好,而原為DOS系統。
2、上位軟件使用在工業自動化軟件方面處于地位的Intellution產品FIX32,具有過程監控、數據采集、數據處理功能。開放式軟件,便于學習、修改用戶程序、增加新功能等。而原軟件除軟件設計者外無法修改原程序,為美國MOHR公司設計,已無法找到設計者。
3、PLC應用的編程軟件Cyrano 200亦為開放式軟件,新編的控制程序還真正實現了對聯合試驗的控制,成為企業新的經濟增長點。
4、獨到的安全性和穩定性。PLC與FIX都對所有模擬、數字點設置有效量程謹防誤操作損壞硬
件系統,形成雙保險。
5、經嚴格檢驗測試,系統精度達到0. 5%,高于原系統設計精度1%的要求,實驗結果更加準確可靠。
